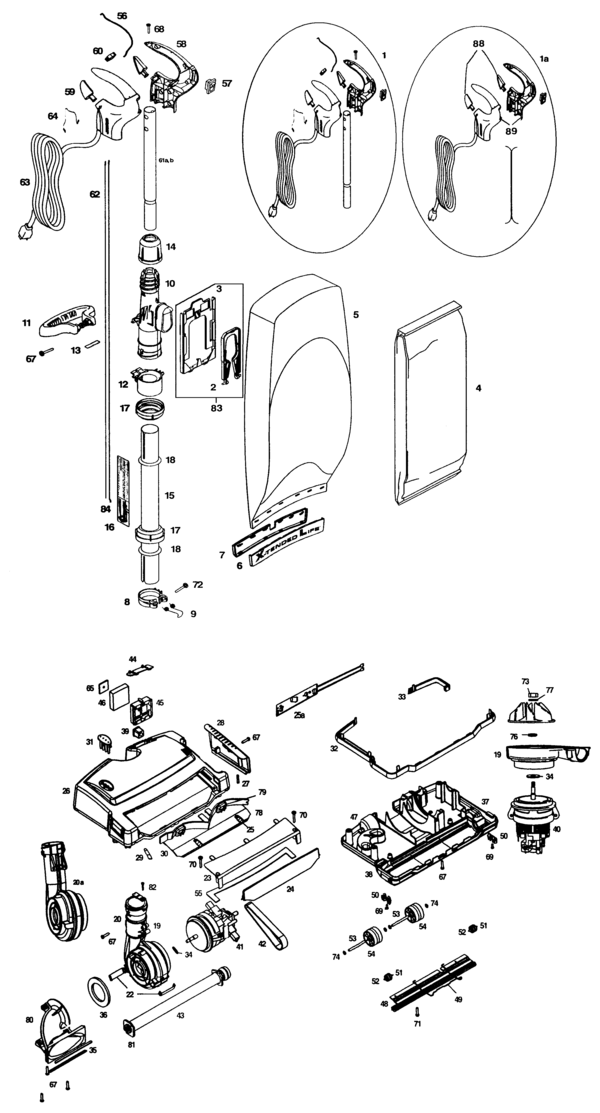

Schematic and parts list for: Oreck Model: XL21-780EYM
Vacuums R Us & Sewing Too provides vacuum cleaner and carpet cleaner parts and accessories for vacuum cleaner repair purposes. We are committed to delivering high-quality components, but it is important to note that all appliance repairs involve risks, and we cannot guarantee the outcome of your repair. When using our vacuum parts for repairs, you accept the terms and conditions HERE
Parts for: XL21-780EYM XL21
Popular Supplies
$4.63Add to cart
$13.13Add to cart
$17.29Add to cart
$7.64Add to cart
Helpful Repair Videos
# | Part image | Description | SKU | Price |
1 | Not Available | Oreck Handle Assembly | FNLA | Not Available |
2 | Not Available | Oreck Bag Dock - Rear | 75583-02-0327 | Not Available |
3 | Not Available | Oreck Hinge - Bag Dock | 75582-02-0327 | Not Available |
4 | Paper Bag, CC Purple Superior Filtration 6Pk | O-AK1CC6H | $34.99Read more | |
4 | No Image | Oreck SUPERIOR HEPA Media Filtration Bags | AK1CC6A | $26.99Read more |
4 | Not Available | Oreck Dust Bag - Hypo Allergenic / 25 Pack | AK1CC25A | Not Available |
4 | Not Available | Oreck Dust Bag - Oder Control / 25 Pack | CCPK25OF | Not Available |
5 | Not Available | Oreck Outer Bag - Merlot / Legend | 77039-11 | Not Available |
5 | Not Available | Oreck Outer Bag - Tan / Black Order 77039-08 | 77030-06 | Not Available |
5 | Not Available | Oreck Outer Bag - Gray, Black, And Silver | 77039-08 | Not Available |
5 | Not Available | Oreck Outer Bag - Black / Legend | 77039-12 | Not Available |
6 | Not Available | Oreck Bag Clip - Front Merlot | 09-77094-05 | Not Available |
6 | Not Available | Oreck Bag Clip - Front Black | 09-77904-04 | Not Available |
6 | Not Available | Oreck Bag Clip - Front Black With Silver | 09-77248-02 | Not Available |
6 | Not Available | Oreck Bag Clip - Front Black | 09-77248-01 | Not Available |
7 | Clip, Black Rear Bag XL21 Part Number: 430000995 for Oreck | 430000995 | $4.63Add to cart Product is special order please allow 2-4 weeks for delivery. | |
7 | Not Available | Oreck Bag Clip - Rear Merlot | 77006-01-477 | Not Available |
8 | Not Available | Oreck Clamp - Bag Clip | 77003-01-0327 | Not Available |
9 | Not Available | Oreck Spring - Bag | 75015-01 | Not Available |
10 | Oreck Connector Assembly for Conquer UK30300PC | 430000943 | $22.99Add to cart | |
11 | Not Available | Oreck Carrying Handle | 77014-02-0384 | Not Available |
12 | No Image | Rear Carry Handle for Oreck Elevate and XL21 | 77014040327 | $14.99Read more |
13 | No Image | Oreck Detent Carry Handle for XL21 | 7706601 | $10.00Add to cart |
14 | Not Available | Oreck Collar - Upper Handle | 77048-01-0384 | Not Available |
15 | Not Available | Oreck Tube - Lower | 77002-03 | Not Available |
16 | Not Available | Oreck Label - Tube | 77078-02 | Not Available |
17 | Not Available | Oreck Collar - Lower | 77049-01-0384 | Not Available |
18 | No Image | Oreck O-Ring for Lower Handle UK30300PC and XL21 | 7705401 | $2.99Read more |
19 | Not Available | Oreck Fan Housing | 77025-01-0327 | Not Available |
20 | Not Available | Oreck Cover / Seal Overmold - Fan Housing | 77024-02-0327 | Not Available |
20A | No Image | Fan Kit and housing w/Washers for Oreck model XL21 | 097723051 | $59.99Add to cart |
22 | Not Available | Oreck Clamp - Scroll | 77059-01 | Not Available |
23 | Not Available | Oreck Headlight Cover - Chrome | 09-77095-07 | Not Available |
23 | Not Available | Oreck Headlight Cover - Black | 09-77095-08 | Not Available |
23 | Not Available | Oreck Headlight Cover - Merlot | 09-77095-09 | Not Available |
24 | Not Available | Oreck Light Lens - Front | 77035-01-0329 | Not Available |
25A | Oreck XL Headlight With Circuit Board | 7577001 | $59.99Read more | |
26 | Not Available | Oreck Top Cover Assembly With Side Lens - Black | 09-77101-07 | Not Available |
26 | Not Available | Oreck Top Cover Assembly With Side Lens - Merlot | 09-77101-13 | Not Available |
26 | Not Available | Oreck Top Cover Assembly With Side Lens - Light Gray Order 09-77101-07 | 09-77101-12 | Not Available |
27 | Not Available | Oreck Pin Latch | 52033P1 | Not Available |
28 | Not Available | Oreck Belt Access Door - Black | 77267-02-0327 | Not Available |
28 | Not Available | Oreck Belt Access Door - Merlot | 77267-02-477 | Not Available |
28 | Not Available | Oreck Belt Access Door - Light Gray | 77267-02-436 | Not Available |
29 | No Image | Detent, XL21 Uprights | O-7701701 | $19.99Add to cart |
30A | Not Available | Oreck Light Mount | 77247-01-0000 | Not Available |
32 | Bumper, Gray Rubber Main XL21 Part Number: 430001003 for Oreck | 430001003 | $19.89Add to cart Product is special order please allow 2-4 weeks for delivery. | |
33 | Bumper, Gray RubberSide XL21-600/XL21-700ECB Part Number: 430000994 for Oreck | 430000994 | $12.52Add to cart Product is special order please allow 2-4 weeks for delivery. | |
34 | Gasket, Felt Motor Seal XL Platinum Pilot Ea Part Number: 75117-01M for Oreck | 7511701M | $1.87Add to cart Product is special order please allow 2-4 weeks for delivery. | |
35 | Gasket, Strip Black Seal Foam Inlet XL21 Part Number: 430000881 for Oreck | 430000881 | $22.02Add to cart Product is special order please allow 2-4 weeks for delivery. | |
36 | Not Available | Oreck Felt Seal - Inlet White | 77032-01 | Not Available |
37 | Not Available | Oreck Seal - 5" Power Nozzle | 77043-01 | Not Available |
38 | Gasket, 1 Power Nozzle Seal XL Platinum Pilot Part Number: 430000888 for Oreck | 430000888 | $18.51Add to cart Product is special order please allow 2-4 weeks for delivery. | |
39 | Not Available | Oreck Strain Relief - Square | 03-00494-01 | Not Available |
40 | Genuine Oreck Motor for XL21 Series | O-097703801 | $149.99Read more | |
41 | Not Available | Oreck Motor Brush And Spring Kit / 2 Pack | 77114-01 | Not Available |
42 | No Image | Oreck Upright Vacuum Flat Stretch Belt | OR-1000 | $5.99Add to cart |
42 | Belt-Oreck - 3Pk - Upright - All Models For: oreck | 0300604 | $17.93Add to cart Product is special order please allow 2-4 weeks for delivery. | |
43 | Not Available | Oreck Brush Roll Assembly | 77090-03 | Not Available |
44 | Not Available | Oreck Door - Exhaust Filter Merlot | 77044-01-477 | Not Available |
44 | Not Available | Oreck Door - Exhaust Filter Light Gray | 77044-01-436 | Not Available |
44 | Door, Black Filter Exhaust XL7/XL21 Series Part Number: 430000920 for Oreck | 430000920 | $13.13Add to cart Product is special order please allow 2-4 weeks for delivery. | |
45 | Housing, Exhaust Filter XL21-600 Part Number: 430001020 for Oreck | 430001020 | $17.29Add to cart Product is special order please allow 2-4 weeks for delivery. | |
46 | Filter, Exhaust XL21-600/XL21-700/XL21-750/XL21 Part Number: 430000889 for Oreck | 430000889 | $7.64Add to cart Product is special order please allow 2-4 weeks for delivery. | |
47 | No Image | Base Plate, XL21 Series | O-097712704 | $110.00Read more |
47 | Bottom Plate for Oreck U7070 and XL Series | 097709205 | $54.99Read more | |
48 | Not Available | Oreck Squeegee / Channel | 77046-02 | Not Available |
49 | Not Available | Oreck Sock Guard | 77055-01 | Not Available |
50 | Not Available | Oreck Edge Brush Assembly | 79186-01 | Not Available |
51 | Not Available | Oreck Front Wheel | 77050-02-0327 | Not Available |
52 | Axle, Front Wheel XL21/XL21-700/XL21-750/XL21-650 Part Number: 03-00583-01 for Oreck | 030058301 | $1.99Add to cart Product is special order please allow 2-4 weeks for delivery. | |
53 | Axle, :( Front & Rear Wheel XL100C Part Number: 03-00630-01 for Oreck | 030063001 | $2.23Add to cart Product is special order please allow 2-4 weeks for delivery. | |
54 | Not Available | Oreck Rear Wheel - Black | 75187-02-0327 | Not Available |
55 | Not Available | Oreck Seal - Motor Mount | 77122-01 | Not Available |
56 | Not Available | Oreck Static Wire | 77027-02 | Not Available |
57 | 2 Speed Switch for Oreck XL | WP10051 | $22.99Add to cart Product is special order please allow 2-4 weeks for delivery. | |
58 | No Image | Grip, Black Hard Wired XL21-600/U7000 | O-097712802 | $45.99Read more |
59 | Cord Dump, Black oreck xl21 | WP10066 | $16.99Read more | |
60 | Detent, Cord Hook XL21/U7000 Series Part Number: 430000969 for Oreck | 430000969 | $15.84Add to cart Product is special order please allow 2-4 weeks for delivery. | |
61 | Not Available | Oreck Handle Tube | 77028-03 | Not Available |
62 | Not Available | Oreck Cord Harness - 2 Conductor Black | 77111-04-327 | Not Available |
63 | Not Available | Oreck Cord Set - Black | 77132-02-327 | Not Available |
65 | Not Available | Oreck Scent Cartridge - Vanilla / 8 Pack | FA1PK | Not Available |
65 | Not Available | Oreck Scent Cartridge - Mulberry / 8 Pack | FA2PK | Not Available |
65 | Not Available | Oreck Scent Cartridge - Jasmine / 8 Pack | FA3PK | Not Available |
67 | Not Available | Oreck Screw #8 - 10 X 3/4" 100 Pack | 03-00476-01M | Not Available |
68 | No Image | SCREW, SMALL HEAD D HDLE 2800 100PK Part Number: 030045601M for Oreck | 030045601M | $18.25Read more |
69 | Screw, Edge Brush XL21 Part Number: 03-00626-01M for Oreck | 030062601M | $39.14Read more | |
70 | No Image | Screw, #6 x 1 Handle For XL Platinum Part Number: 03-00589-01M for Oreck | 030058901M | $35.09Read more |
71 | No Image | SCREW, INTAKE PIVOT 100PK Part Number: 03796M for Oreck | 03796M | $25.78Read more |
72 | Not Available | Oreck Screw #8 X 1.5" Plt 30 100 Pack | 03-00402-01M | Not Available |
73 | Not Available | Oreck Nut 1/4" - 32 Left Hand 100 Pack | 03-0448-01M | Not Available |
74 | Not Available | Oreck Washer | 03-00630-01M | Not Available |
76 | Washer, :( Fan Thrush Part Number: 030047901M for Oreck | 030047901M | $0.27Read more | |
77 | Not Available | Oreck Lock Washer | 03-00480-01M | Not Available |
78 | Not Available | Oreck Reflector | 77053-01-0328 | Not Available |
79 | Connector, Lamp Harness Part Number: 430001192 for Oreck | 430001192 | $9.82Add to cart Product is special order please allow 2-4 weeks for delivery. | |
80 | No Image | Inlet, XL Platinum Pilot/XL Signature Part Number: 430000940 for Oreck | 430000940 | $23.29Add to cart Product is special order please allow 2-4 weeks for delivery. |
81 | Not Available | Oreck Endcard - Right | 77021-02 | Not Available |
82 | No Image | Screw, #6-32 X 3/8 Master Pack Part Number: 03-00620-01M for Oreck | 030062001M | $37.25Read more |
83 | Bag Dock Kit CC Style | 09-75675-01 | $17.99Add to cart | |
88 | Not Available | Oreck Handle Grip - Black / Set | 09-77208-04 | Not Available |
88 | Not Available | Oreck Handle Grip - Merlot / Set | 09-77208-05 | Not Available |
89 | Cord Hook, Black 9800 Model Part Number: 430001073 for Oreck | 430001073 | $18.32Add to cart Product is special order please allow 2-4 weeks for delivery. | |
89 | Not Available | Oreck Cord Wrap And Post Assembly - Merlot | 09-75185-27 | Not Available |
